DRAGON HC

DRAGON HC

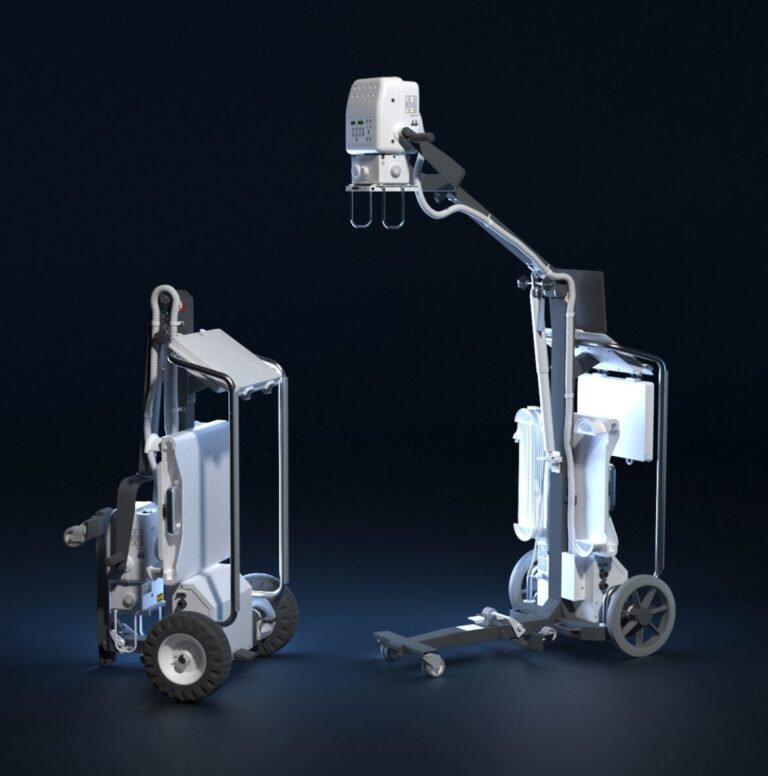

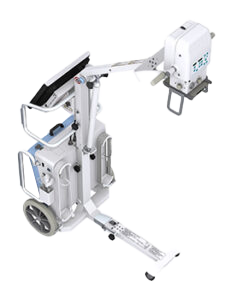

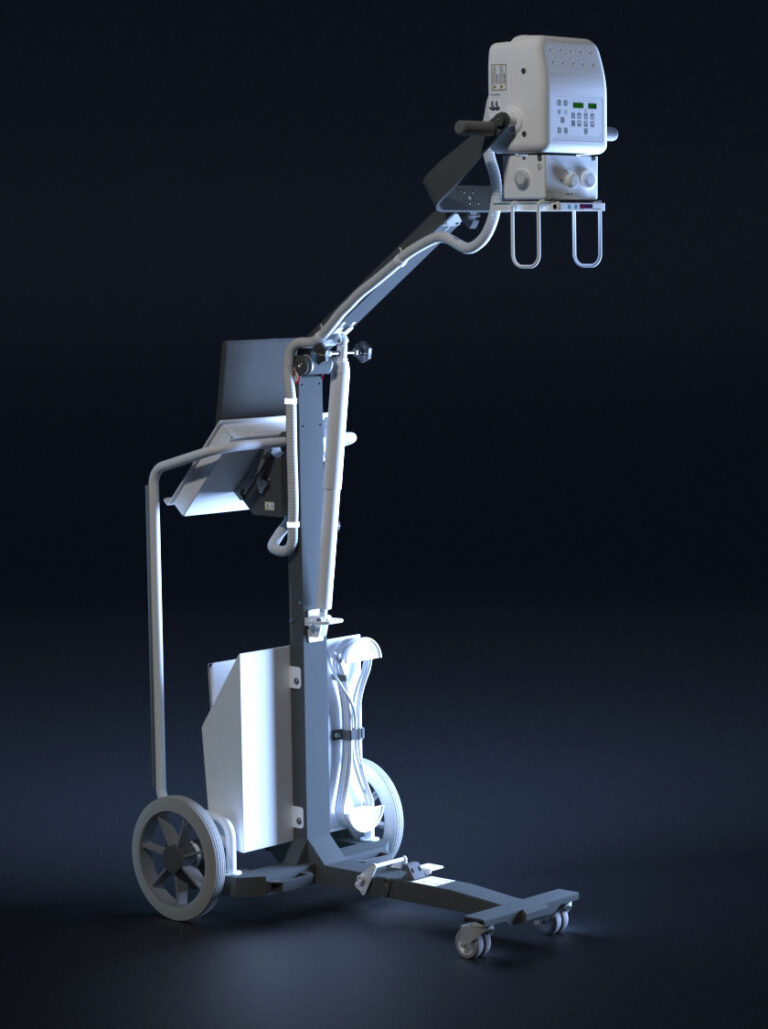

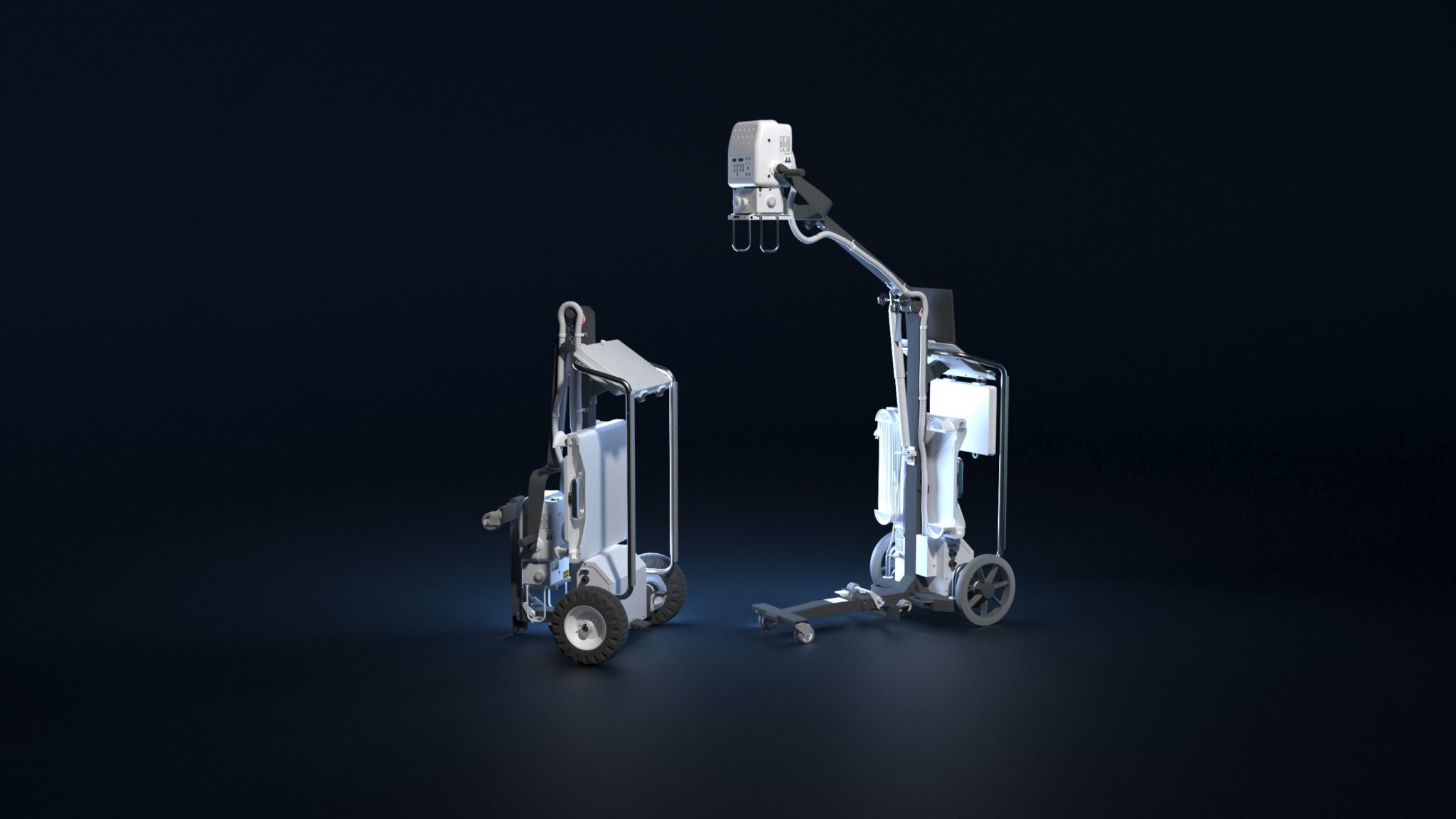

El portátil DRAGON HC Aluminio es un Sistema digital completamente integrado que combina un moderno y fialble Generador de Alta Frecuencia con un Sistema diseñado de manera flexible para poder acceder en cualquier clínica, habitación de cuidados intensivos y por supuesto en entornos exteriors para emergencias, militares y zonas rurales de dificil acceso.

Sistema consistente en:

  • Generador SPSL4HC/8HC

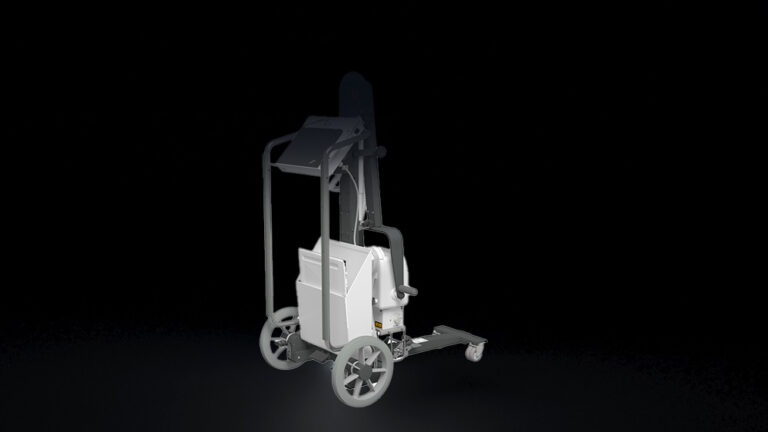

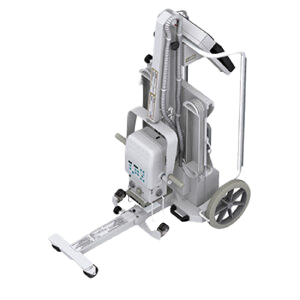

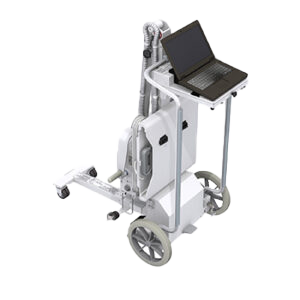

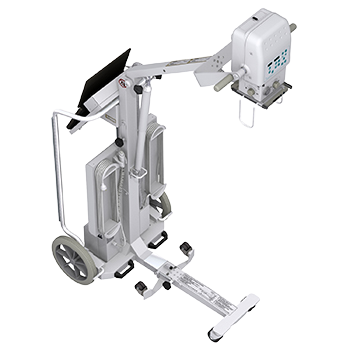

  • Carro Dragon X HC
  • Sistema de adquisición digital
  • Detector de panel plano

CARACTERÍSTICASDESCRIPCIÓN
ModeloSPSLW 4.0 / SPSLW 8.0
Potencia nominal constante kW4.0 / 8.0
Rango de kVp en pasos de 1kVp y precisión40 a 125 y 5%
Rizado de Alta Frecuencia300 kHz
Estaciones mA5,6.4,8,10,12.5,16,20,25,32,40,50,64,80,100
Rango tiempos de exposición y nº de estaciones0.001-10 seg. y 41 (en pasos de 25%)
Rango mAs0.1 – 250 mAs
Número de Estaciones34 (en pasos de 25%)
Precisión5%

Tubo de rayos-X		Sí

Ánodo fijo		0.5mm – 1.8mm / 0.6mm – 2.8mm
Capacidad térmica del ánodo47.215 HU 40.000 HU
Ángulo de Ánodo14º 15º
FPD Compatible con el sistema
Puntero láser rojo
Opcional
Regulación de línea

Regulación de línea automática - Monofásica
Requerimientos de línea110 VAC-240 VAC / 220 VAC – 240 VAC

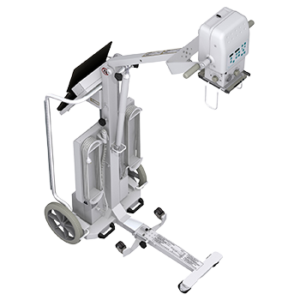

  • Frenos mecánicos en ruedas; dos posibilidades de posicionamiento del brazo del sistema para el tubo/generador/colimador.

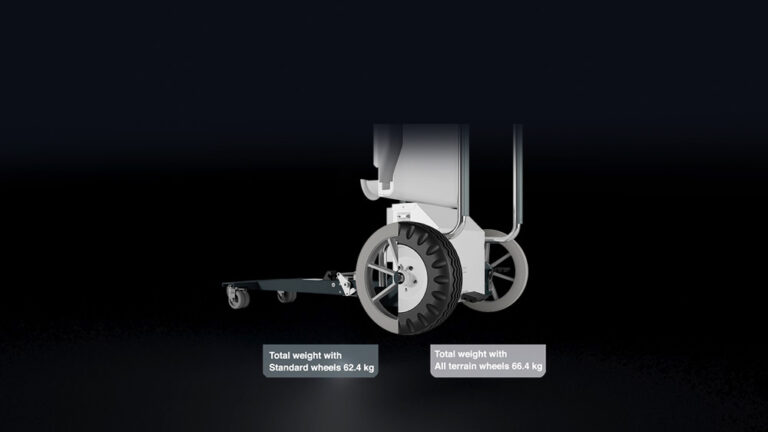

  • Las ruedas delanteras de manejo y las principales ruedas traseras proveen una conducción cómoda para el correcto posicionamiento del sistema.
  • El brazo móvil del sistema para compensar el peso del generador, dotan de un perfecto equilibrio al equipo.
  • El brazo móvil adopta las siguientes posiciones:
    • Movimiento vertical del brazo hacia el alineamiento del tubo y colimador
    • El ensamble es utilizado para ajustar el SID vertical.
    • Rotación del soporte de apoyo del generador (360º).
    • Rotación del módulo del generador con respecto a su soporte (360º que puede ser limitado por el SID.
    • Rotación del colimador con respecto al generador (90º). Este movimiento tiene un stop cada 90º).
  • Máxima distancia foco – suelo, 200 cm y el mínimo de 44.5 cm
  • Dimensiones máximas del sistema: 222,8 x 67 x 166 cm

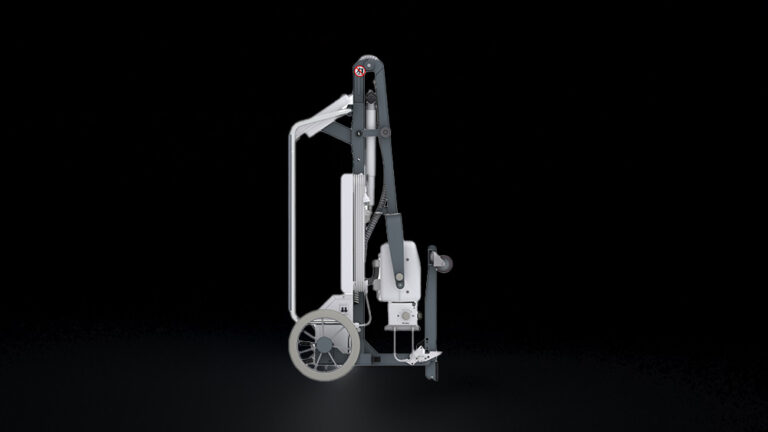

  • Mínimas dimensiones del sistema: 141 x 67 x 71,5 cm
  • Peso 67 Kg. (Detector y accesorios incluidos)

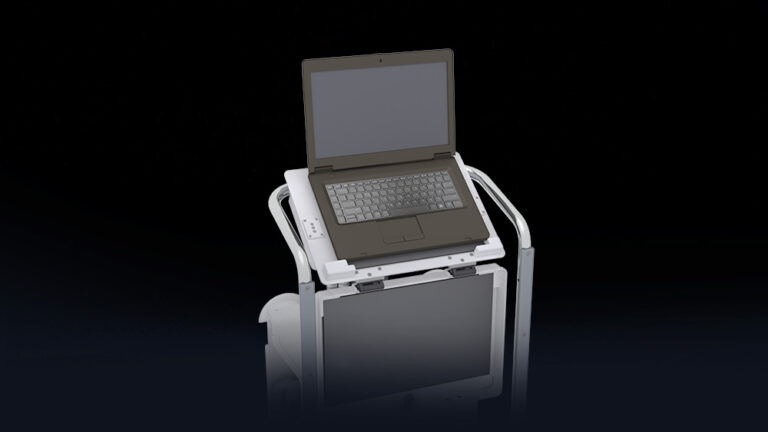

Un Sistema profesional de software de adquisión para imágenes de Rayos X desde el Detector de cualquier fabricante.   Además, El software controla el generador de Rayos X y la unidad de Rayos X dotándolo de un sencillo y sistemático workflow.   El procesador de imagen puede ser adaptado a un usuario individual dotándolo de un completo control de todas la funciones de resalte de las capturas de imágenes dentro de la sala de exposiciones para entregar las imagenes de diagnóstico de manera instantánea y permitiendo al operador mover imágenes a estaciones de trabajo remotas, archivos e impresoras.   Incluye multitude de funciones que ayudan al proceso de manera intuitive, simplificando las rutinas diarias:
  • Software de operaciones para el generador y el detector digital
  • Sincronización con el generador
  • Procesamiento de imágenes
  • Manejo de imágenes (PACS, HIS/RIS, etc.)
  • Comunicación con DICOM
  • Listado de trabajo DICOM desde archive HIS/RIS a través del Sistema de red PACS
  • Impresión de imágenes DICOM
  • DICOM MPPS
